Die Main Unit - Das Herz des C-Control Steuercomputers

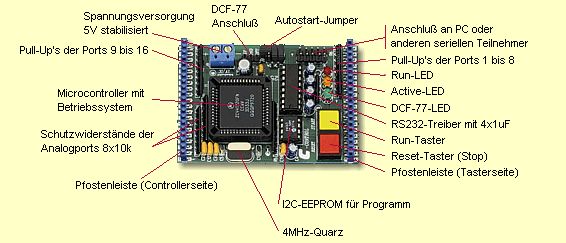

Main Unit



Die C-Control Main Unit, praktisch das Herz der C-Control ist in der Lage, fast jede Schaltung aus der Meß-, Steuer- und Regelungstechnik zu ersetzen, die bisher mit spezial ICs aufgebaut werden mußte.

Ist die C-Control erst mal am PC programmiert, dann arbeitet dieser Baustein völlig selbständig und ohne einen angeschlossenen PC - wenn er mit der Betriebsspannung versorgt wird. Möchten Sie das Programm löschen oder ändern, dann verbinden Sie die C-Control einfach wieder mit der seriellen Schnittstelle des PCs und übertragen Ihr neues Programm. So können Sie diesen pfiffigen Baustein immer wieder für andere Zwecke einsetzen.

Controller

- Motorola MC68HC05B16 maskenprogrammiert

- 4MHz

- 256 Byte für Assemblercodes frei

EEPROM

- 24C65 seriell

- 8K x 8 Bit

Ports

- 16 digitale Ports - je als Ein oder Ausgang (5V/10mA) programmierbar

- 8 analoge Eingänge

- 2 analoge Ausgänge (pulsweiten-moduliert, PWM-Frequenz 1953 Hz),

- DCF-77 Eingang (auch für Frequenzmessung)

- RS-232 Schnittstelle (1200 - 9600 Baud)

Zusätze

- Start- und Reset-Taster

- Status LEDs

- Jumper für Slow Mode und Abschaltung nicht benötigter Komponenten

Betriebsspannung/-strom

- 5 V stabilisiert

- ca. 30 mA.
                                           Bezugsquelle: Conrad Electronic
