Die C-Control Micro PCB

c control micro pcb
C - Control Micro PCB
(zum Vergrößern
aufs Bild klicken)



Die C-Control Micro PCB ist eine kleine Leiterplatte, auf der die Bauteile der C-Control Micro verbaut sind. Diese Leiterplatte ist in Schrumpfschlauch eingeschrumpft. Die C-Control Micro PCB hat die gleichen Funktionen wie die C-Control Micro.

Bei der C-Control Micro PCB ist noch zusätzlich ein Spannungsregler installiert, der über einen seperaten Anschluss Eingangsspannungen von 8 - 12V zulässt. Die Stromaufnahme aller über den Spannungsregler versorgten Komponenten darf 50 mA nicht übersteigen.



Es darf aber immer nur ein Spannungseingang angeschlossen werden, also entweder der 5V oder der seperate Eingang von 8 - 12V. Beim Anschluß an das P/E - Board (Programmer/Evaluations - Board) bleibt der separate Spannungsanschluß ebenfalls unbelegt, da die C-Control Micro PCB über das P/E - Board ihre 5V Eingangsspannung erhält.

Ist die C-Control Micro PCB programmiert, kann sie direkt mit der Applikation verdrahtet werden. Dadurch lässt sich die C-Control Micro PCB sehr platzsparend verwenden. Der Einsatzort der C-Control Micro PCB dürfte sich durch ihre Kompaktheit hauptsächlich im Modellbau befinden.

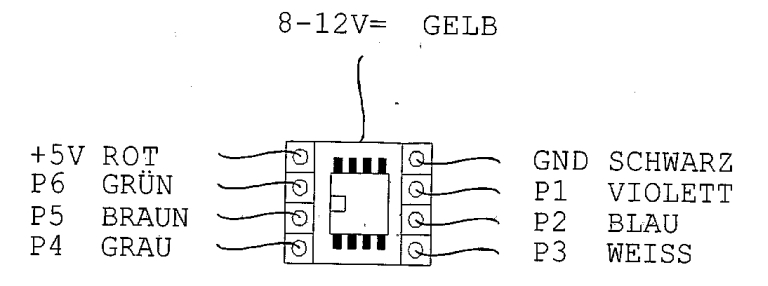

Hier die Anschlüsse der C-Control Micro PCB:

c control micro pcb anschluss
